2 KATLI BET ONRAME ÇERÇEVE SİSTEM BİR BİNANIN SAP2000 İLE STATİK ÇÖZÜMLEMESİ

Mail adresleriniz ve diger konular sayfanın altındadır. Sap2000 konusunda Elif Hanım bu hafta size yardımcı olacaktır.

Bu bölümle (sap2000) ilgili destek almak için lütfen Elif Hanıma başvurunuz.

BETON SINIFI: BS25
ELASTİSİTE MODÜLÜ: 30250000 kN/m²
BETON ÇELİĞİ: S420
KOLONLAR: 60cmX60cm
KİRİŞLER: 25cmX60cm
DÖŞEME KALINLIĞI SEÇİMİ: çift yönlü alışan döşeme
döşeme kalınlığı = 12cm

DÖŞEME YÜKÜ HESABI:

1.KAT:
Sıva + kaplama = 1.50 kN/m²
Kendi ağırlığı (0.12m)x(25 kN/m3) = 3.00 kN/m²

Sabit yük g = 4.50 kN/m²
Hareketli yük q = 2.00 kN/m²


2.KAT:
Ahşap çatı = 0.75 kN/m²
Kendi ağırlığı (0.12m)x(25 kN/m3) = 3.00 kN/m²

Sabit yük g = 3.75 kN/m²
Kar yükü = 0.75 kN/m²


1.KAT KİRİŞLERİ İÇİN YÜK HESABI:

DIŞ KİRİŞLER:

Kendi ağırlığı (0.25m)x(0.48m)x(25 kN/m3) = 3.00 kN/m
Döşeme sabit yük (4.5kN/m2)x(5m)/3 = 7.50 kN/m
Duvar ağırlığı (tam) (4.20kN/m2)x(2.4m) = 10.08kN/m

Sabit yük g = 20.58 kN/m²
Döşeme hareketli yük (ql/3) q = 3.33 kN/m²

p=1.4g+1.6q = 34.14 kN/m2

İÇ KİRİŞLER:

Kendi ağırlığı (0.25m)x(0.48m)x(25 kN/m3) = 3.00 kN/m
Döşeme sabit yük 2x(4.5kN/m2)x(5m)/3 = 15.00 kN/m
Duvar ağırlığı (yarım) (2.50kN/m2)x(2.4m) = 6.00 kN/m

Sabit yük g = 24.00 kN/m
Döşeme hareketli yük 2x(ql/3) q = 6.66 kN/m

p=1.4g+1.6q = 44.26 kN/m

2.KAT KİRİŞLERİ İÇİN YÜK HESABI:

DIŞ KİRİŞLER:

Kendi ağırlığı (0.25m)x(0.48m)x(25 kN/m3) = 3.00 kN/m
Döşeme sabit yük (3.75kN/m2)x(5m)/3 = 6.25 kN/m

Sabit yük g = 9.25 kN/m
Kar yükü (ql/3) = (0.75kN/m²)x(5m)/3 = 1.25 kN/m

p=1.4g+1.6q = 14.95 kN/m

İÇ KİRİŞLER:

Kendi ağırlığı (0.25m)x(0.48m)x(25 kN/m3) = 3.00 kN/m
Döşeme yükü 2x(3.75kN/m2)x(5m)/3 = 12.50 kN/m
Duvar ağırlığı (yarım) (2.50kN/m2)x(2.4m) = 6.00 kN/m

Sabit yük g = 15.50 kN/m
Kar yükü 2x(ql/3) = q = 2.50 kN/m

p=1.4g+1.6q = 25.70 kN/m

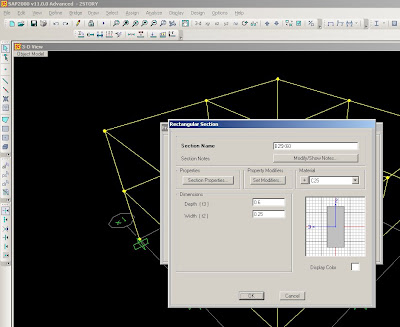

YENİ MODEL OLUŞTURMA
